مقدمه:

دنیای اطراف ما دنیایی کاملاً آنالوگ است؛ صداهایی که می‌شنویم، نورهایی که می‌بینیم، دما و فشاری که حس می‌کنیم، همگی سیگنال‌های پیوسته و آنالوگ هستند . یکی از حیاتی‌ترین قطعات الکترونیکی مدرن مبدل آنالوگ به دیجیتال (Analog-to-Digital Converter - ADC) این قطعه جادویی، نقش یک مترجم بی‌نقص را ایفا می‌کند و سیگنال‌های پیوسته و ناپایدار آنالوگ را به زبان صفر و یک دیجیتال، قابل فهم برای کامپیوترها و پردازنده‌ها، تبدیل می‌کند.

بدون ADC، ضبط موسیقی، عکس‌برداری با دوربین‌های دیجیتال، پایش علائم حیاتی بدن یا حتی کنترل دقیق ربات‌ها در کارخانه‌ها غیرممکن بود. این مبدل دروازه‌ای است که به ما امکان می‌دهد واقعیت فیزیکی را به داده‌های قابل پردازش، ذخیره‌سازی و تحلیل تبدیل کنیم و این دقیقاً همان چیزی است که انقلاب دیجیتال را ممکن ساخته است. دراین سری از مقالات میکرومدرن به بررسی ADCمی پردازیم .

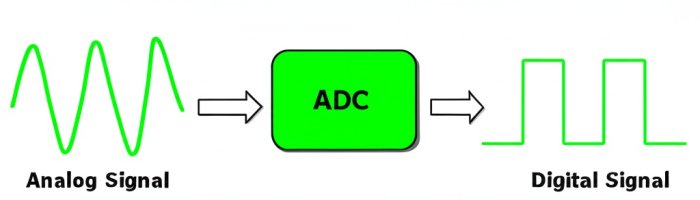

مبدل آنالوگ به دیجیتال (ADC) تبدیل واقعیت به داده:

این ADC مداری الکترونیکی است که سیگنال‌های پیوسته آنالوگ (مانند ولتاژ، جریان یا فرکانس) را به داده‌های گسسته و باینری (صفر و یک) تبدیل می‌کند. این فرآیند حیاتی، امکان پردازش، ذخیره‌سازی و انتقال اطلاعات دنیای واقعی را توسط سیستم‌های دیجیتال فراهم می‌آورد.

نحوه کارکرد:

فرآیند تبدیل آنالوگ به دیجیتال معمولاً شامل سه مرحله اصلی است:

نمونه‌برداری (Sampling) :سیگنال آنالوگ در فواصل زمانی منظم نمونه‌برداری می‌شود. این نمونه‌ها، مقادیر لحظه‌ای سیگنال آنالوگ را در آن زمان‌های خاص نشان می‌دهند.
کوانتیزاسیون (Quantization):مقادیر نمونه‌برداری شده که هنوز پیوسته هستند، به نزدیک‌ترین مقدار گسسته (قابل نمایش با تعداد محدودی از بیت‌ها) گرد می‌شوند. این مرحله، مقداری خطا به نام "خطای کوانتیزاسیون" ایجاد می‌کند.
کدگذاری (Encoding) : هر مقدار گسسته حاصل از کوانتیزاسیون، به یک کد باینری (مثلاً 01101011) تبدیل می‌شود که سیستم دیجیتال می‌تواند آن را درک کند.

ویژگی‌های کلیدی ADC :

رزولوشن (Resolution): تعداد بیت‌هایی که ADC برای نمایش هر نمونه استفاده می‌کند (مثلاً 8 بیت، 10 بیت، 16 بیت یا بیشتر). رزولوشن بالاتر به معنای دقت بیشتر در تبدیل است.
نرخ نمونه‌برداری (Sampling Rate) :تعداد نمونه‌هایی که ADC در هر ثانیه از سیگنال آنالوگ می‌گیرد (مثلاً کیلوهرتز یا مگاهرتز). نرخ نمونه‌برداری بالاتر برای سیگنال‌های با فرکانس بالا ضروری است.
دقت (Accuracy): میزان نزدیکی مقدار دیجیتال خروجی به سیگنال آنالوگ واقعی.

مزایای مبدل‌های آنالوگ به دیجیتال (ADC) :

پردازش، ذخیره‌سازی و انتقال آسان داده:

پردازش دیجیتال: سیگنال‌های دیجیتال می‌توانند توسط پردازنده‌های قدرتمند( CPU، DSP،FPGA) با دقت بسیار بالا، انعطاف‌پذیری و تکرارپذیری پردازش شوند. این امکان انجام عملیات پیچیده‌ای مانند فیلتر کردن نویز، فشرده‌سازی داده‌ها و تشخیص الگو را فراهم می‌کند که در حوزه آنالوگ بسیار دشوار یا غیرممکن است.
ذخیره‌سازی: داده‌های دیجیتال را می‌توان به راحتی و بدون افت کیفیت در حافظه‌های دیجیتال(RAM, ROM، فلش مموری) ذخیره کرد و هر زمان که نیاز باشد، بازیابی نمود. این در حالی است که ذخیره‌سازی سیگنال‌های آنالوگ معمولاً با مشکلاتی نظیر افت کیفیت و نویز همراه است (مثلاً در نوارهای کاست).
انتقال مقاوم به نویز: سیگنال‌های دیجیتال در برابر نویز و تداخل الکترومغناطیسی مقاوم‌تر هستند. در طول انتقال، اگر نویز روی یک سیگنال آنالوگ اضافه شود، بازیابی سیگنال اصلی تقریباً غیرممکن است. اما در سیگنال دیجیتال، تا زمانی که سطح نویز از یک آستانه مشخص تجاوز نکند، داده‌ها قابل بازیابی و بازسازی دقیق هستند.

انعطاف‌پذیری بالا:

پس از دیجیتالی شدن، یک سیگنال می‌تواند به روش‌های مختلفی دستکاری و تغییر یابد. به عنوان مثال، یک فایل صوتی دیجیتال را می‌توان ویرایش، میکس، افکت‌گذاری و فشرده‌سازی کرد، بدون اینکه نیاز به تغییر سخت‌افزار فیزیکی باشد.

بهره‌وری بالا و کاهش پیچیدگی سخت‌افزاری:

بسیاری از سیستم‌های آنالوگ پیچیده که نیاز به قطعات دقیق و تنظیمات حساس داشتند، می‌توانند با یک ADC و یک پردازنده دیجیتال ارزان‌تر و قابل اطمینان‌تر جایگزین شوند. این امر منجر به کاهش اندازه، وزن و هزینه سیستم‌ها می‌شود.

کاهش دریفت و پایداری:

مدارهای آنالوگ به شدت تحت تأثیر تغییرات دما، ولتاژ منبع تغذیه و سن قطعات قرار می‌گیرند و دچار پدیده "دریفت" (Drift) می‌شوند. در مقابل، داده‌های دیجیتال بسیار پایدارتر هستند و با گذشت زمان یا تغییر شرایط محیطی دچار تغییر نمی‌شوند.

کاربرد ADC در صنعت الکترونیک :

یکی از مهمترین و رایج‌ترین کاربردهای ADC در صنعت الکترونیک، در سیستم‌های کنترل و اتوماسیون صنعتی است.

شرح کاربرد:

در یک کارخانه یا محیط صنعتی، مقادیر فیزیکی زیادی وجود دارند که باید به طور مداوم اندازه‌گیری و پایش شوند، مانند:

دما: دمای کوره‌ها، مخازن، یا بخش‌های مختلف ماشین‌آلات.
فشار: فشار داخل لوله‌ها، تانک‌ها، یا سیستم‌های هیدرولیک/پنوماتیک.
سطح مایعات: سطح مواد در مخازن ذخیره.
جریان: میزان عبور سیال یا گاز در خطوط تولید.
موقعیت و جابجایی: موقعیت بازوهای رباتیک، شیرها، یا قطعات در حال حرکت.

تمامی این پارامترها به طور طبیعی آنالوگ هستند. یعنی مقادیر آنها پیوسته و در یک بازه مشخص متغیر است. برای اینکه یک سیستم کنترل دیجیتال( مانند PLC - Programmable Logic Controller یا یک کامپیوتر صنعتی) بتواند این اطلاعات را درک، پردازش و بر اساس آنها تصمیم‌گیری کند، لازم است این سیگنال‌های آنالوگ به فرم دیجیتال تبدیل شوند.

اینجاست که ADC وارد عمل می‌شود. سنسورهای مختلف (مانند ترموکوپل برای دما، سنسور فشار پیزوالکتریک و غیره) سیگنال آنالوگ (معمولاً ولتاژ یا جریان) متناسب با مقدار فیزیکی اندازه‌گیری شده تولید می‌کنند.

این سیگنال آنالوگ به ورودی یک ADC داده می‌شود، این سیگنال را نمونه‌برداری، کوانتیزه و کدگذاری کرده و به یک سری داده‌های باینری (صفر و یک) تبدیل می‌کند.

سپس این داده‌های دیجیتال به کنترل‌کننده دیجیتال (مثلاً یک PLC) ارسال می‌شوند. PLC با استفاده از این داده‌ها، می‌تواند:

مقادیر را پایش و روی صفحه نمایش دهد.
هشدارها را در صورت خروج مقادیر از محدوده مجاز فعال کند.
الگوریتم‌های کنترلی را اجرا کند (مثلاً دمای کوره را تنظیم کند).
داده‌ها را برای تحلیل‌های بعدی ذخیره کند.

به عنوان مثال، در یک خط تولید نوشیدنی، سنسورهای سطح مایع در بطری، سیگنال آنالوگی را به ADC می‌دهند. ، این مبدل آن را به دیجیتال تبدیل کرده و به PLC ارسال می‌کند. اگر PLC متوجه شود که سطح مایع کمتر از حد مجاز است، دستور دیجیتالی صادر می‌کند تا شیر پرکننده برای زمان بیشتری باز بماند، یا بطری معیوب را از خط خارج کند. این دستور دیجیتال نیز ممکن است از طریق یک DAC (که فرمان دیجیتال را به سیگنال آنالوگ برای عملگر تبدیل می‌کند) به عملگر نهایی برسد.

به طور خلاصه، ADCها در صنعت الکترونیک، ابزار حیاتی برای جمع‌آوری و دیجیتالی کردن داده‌های دنیای واقعی از سنسورها هستند تا سیستم‌های کنترل و اتوماسیون هوشمند بتوانند عملیات صنعتی را با دقت، کارایی و ایمنی بالا مدیریت کنند.

نتیجه‌گیریADC :

در نهایت، مبدل آنالوگ به دیجیتال (ADC) بیش از یک قطعه الکترونیکی ساده است؛ این عنصر بنیادین و اغلب پنهان، ستون فقرات ارتباط بین دنیای فیزیکی و جهان دیجیتالی ما را تشکیل می‌دهد. از ضبط دقیق صدای شما در میکروفون‌های گوشی هوشمندتان گرفته تا پایش لحظه‌ای دما در یک نیروگاه اتمی، این مبدل همان ابزاری است که سیگنال‌های پیوسته و متغیر طبیعت را به زبان گسسته و قابل پردازش کامپیوترها تبدیل می‌کند.

بدون ADC، امکان ذخیره‌سازی بی‌عیب و نقص اطلاعات، پردازش‌های پیچیده و هوشمندانه توسط الگوریتم‌ها، و انتقال داده‌ها با مقاومت بالا در برابر نویز عملاً وجود نداشت. این مبدل، دروازه‌ای است که به ما اجازه می‌دهد از مزایای هر دو دنیا بهره‌مند شویم: دقت و پایداری پردازش دیجیتال را در کنار اطلاعات غنی و پیچیده دنیای آنالوگ است .

پیشرفت‌های مداوم دراین فناوری ، با ارائه رزولوشن‌های بالاتر، سرعت‌های بیشتر و مصرف انرژی کمتر، تضمین‌کننده این است که در آینده‌ای نزدیک، تعامل ما با جهان دیجیتال بیش از پیش یکپارچه و هوشمندانه خواهد شد. ADC نه تنها یک قطعه، بلکه پلی ضروری به سوی آینده‌ای کاملاً متصل و هوشمند است.
