مقدمه:

در دنیای پر سرعت و هوشمند امروز، ارتباطات بی‌سیم نقش حیاتی ایفا می‌کند. از کنترل درب پارکینگ و سیستم‌های امنیتی گرفته تا پروژه‌های رباتیک و اتوماسیون خانگی، نیاز به انتقال داده‌ها از راه دور با سهولت و اطمینان، بیش از پیش احساس می‌شود.

ماژول‌های فرستنده و گیرنده رادیویی (RF) پایه و اساس بسیاری از این سیستم‌ها هستند. در این میان، ماژول فرستنده JMR-TX-1 315MHz به دلیل سادگی، کارایی و هزینه مناسب، به یکی از انتخاب‌های محبوب در پروژه‌های آماتوری و صنعتی تبدیل شده است.

این مقاله به شما کمک می‌کند تا با تمام جنبه‌های این ماژول کوچک و قدرتمند آشنا شوید. از مشخصات فنی و نحوه عملکرد گرفته تا کاربردهای عملی و نکات مهم در طراحی مدار، همه چیز را پوشش خواهیم داد.

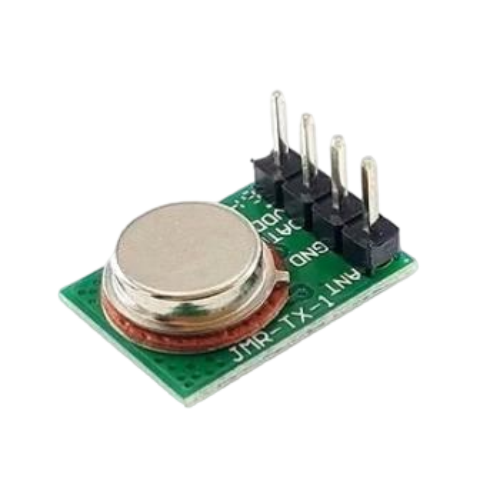

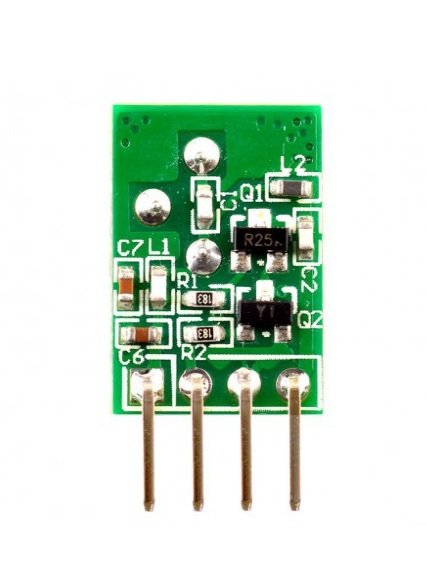

315MHz JMR-TX-1 چیست؟

JMR-TX-1 یک ماژول فرستنده رادیویی تک‌جهته (One-way RF Transmitter) است که در فرکانس 315 مگاهرتز (MHz) عمل می‌کند. این ماژول برای ارسال داده‌های دیجیتال (معمولاً در قالب پالس‌های کدگذاری شده) به یک ماژول گیرنده متناظر طراحی شده است. به دلیل ابعاد کوچک، مصرف توان پایین و سهولت استفاده، گزینه‌ای ایده‌آل برای طیف وسیعی از کاربردها محسوب می‌شود.

مشخصات فنی کلیدی ماژول JMR-TX-1 :

برای درک بهتر قابلیت‌های JMR-TX-1 ، لازم است با مشخصات فنی آن آشنا شویم:

1. فرکانس کاری: 315MHz این فرکانس در بسیاری از کشورها برای کاربردهای Short-Range Device (SRD) مجاز است.
2. ولتاژ کاری: معمولاً بین 3 تا 12 ولت است. این گستره ولتاژ انعطاف‌پذیری خوبی در انتخاب منبع تغذیه به ما می‌دهد.
3. جریان مصرفی: بسیار پایین معمولاً در حد میلی‌آمپر (mA)، که آن را برای کاربردهای باتری‌خور مناسب می‌سازد.
4. توان خروجی: معمولاً در محدوده mW 10 (میلی‌وات)، که برد ارتباطی مناسبی را فراهم می‌کند.
5. روش مدولاسیون: اغلب از مدولاسیون ASK (Amplitude Shift Keying) یا OOK (On-Off Keying) استفاده می‌کند. این روش‌ها ساده هستند و برای انتقال داده‌های با نرخ پایین مناسب‌هستند.
6. نوع آنتن: معمولاً یک سیم مسی ساده با طول مشخص) معمولاً حدود 23 سانتی‌متر برای فرکانس 315 (MHz به عنوان آنتن عمل می‌کند.

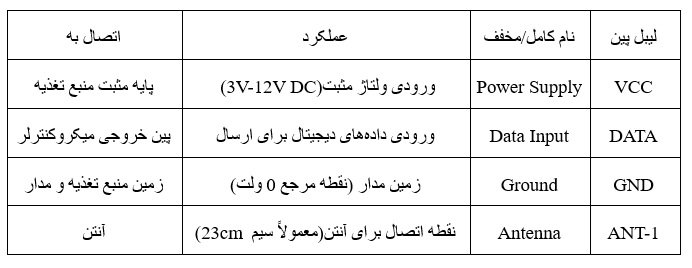

7. پین‌ها: معمولاً شامل پین‌های تغذیه VCC و GND و یک پین داده (Data) برای ورودی سیگنال دیجیتال است.

نحوه عملکرد JMR-TX-1 :

عملکرد JMR-TX-1 نسبتاً ساده است. وقتی یک سیگنال دیجیتال (مثلاً پالس‌های 0 و 1) به پین Data ماژول اعمال می‌شود، این ماژول سیگنال ورودی را بر روی یک موج حامل رادیویی با فرکانس 315MHz مدوله می‌کند و از طریق آنتن به محیط اطراف ارسال می‌کند.

در روش OOK/ASK، حضور سیگنال (High) به معنای وجود موج رادیویی و عدم حضور سیگنال (Low) به معنای قطع شدن موج رادیویی است. ماژول گیرنده متناظر، این تغییرات را تشخیص داده و سیگنال دیجیتال اصلی را بازسازی می‌کند.

نکته مهم: این ماژول فقط داده‌ها را ارسال می‌کند و قابلیت دریافت ندارد. برای ارتباط دوطرفه به یک ماژول گیرنده )مانند 315MHz JMR-TX-1 ) در سمت دیگر نیاز است.

ابعاد ماژول JMR-TX-1 315MH :

تصویربالا درمورد ابعاد ماژول (Dimensional Drawing) از یک ماژول فرستنده RF مشابه JMR-TX-1 315MHz است. این نمودار اطلاعات دقیقی در مورد اندازه فیزیکی ماژول و فاصله بین پین‌های آن ارائه می‌دهد.

با توجه به اطلاعات موجود در تصویر، می‌توانیم ابعاد ماژول را به این صورت بررسی کنیم:

ابعاد کلی روی برد (Top View) :

طول 16.00 : میلی‌متر

عرض 11.50 : میلی‌متر

این اندازه‌ها نشان می‌دهند که ماژول بسیار کوچک و فشرده است، که آن را برای استفاده در دستگاه‌های کوچک و قابل حمل مناسب می‌سازد.

ابعاد جانبی (Side View) :

ضخامت کل 5: میلی‌متر

این ضخامت نیز شامل ارتفاع قطعات روی برد می‌شود، که نشان می‌دهد ماژول بسیار نازک است.

فاصله بین پین‌ها (Pin Pitch) :

فاصله بین هر دو پین مجاور: 2.54 میلی‌متراین فاصله یک استاندارد رایج در الکترونیک است که به آن 0.1-inch pitch نیز می‌گویند. این استاندارد باعث می‌شود که ماژول به راحتی روی برد‌های سوراخ‌دار یا برد‌های سوراخ‌دار عمومی نصب شود.

طول پین‌ها: 7.0 میلی‌متر. این طول برای لحیم‌کاری یا اتصال به برد بورد (Breadboard) مناسب است.

ابعاد دیگر:

فاصله‌های 0.65 میلی‌متر و 1.27 میلی‌متر نیز برای جزئیات فنی دقیق‌تر روی PCB نشان داده شده‌اند.

کاربردهای ماژول JMR-TX-1 315MHz:

به دلیل ویژگی‌های خاص خود JMR-TX-1 درپروژه‌های مختلفی به کار گرفته می‌شود:

• سیستم‌های کنترل از راه دور ساده:

باز و بسته کردن درب پارکینگ و کرکره‌های برقی

روشن و خاموش کردن چراغ‌ها و لوازم خانگی از راه دور

کنترل ربات‌های کوچک یا اسباب‌بازی‌های RC

• سیستم‌های امنیتی:

سنسورهای درب و پنجره بی‌سیم

دزدگیرهای ساده (ارسال سیگنال هشدار)

• اتوماسیون خانگی:

راه‌اندازی سناریوهای خاص با فشردن یک دکمه

• پروژه‌های دانشجویی وDIY :

آزمایش مفاهیم ارتباطات RF

ساخت فرستنده‌های کوچک و کم‌مصرف

• اینترنت اشیا (IoT) با برد کوتاه:

جمع‌آوری داده از سنسورهای راه دور و ارسال به یک گیت‌وی(Gateway) مرکزی.

" گیت‌وی مرکزی، یک دستگاه یا نرم‌افزار است که به عنوان واسط و پل ارتباطی بین دستگاه‌های سنسور (مثل ماژول JMR-TX-1 شما) و شبکه‌های بزرگ تر مانند اینترنت یا پلتفرم‌های ابری عمل می‌کند."

نکات مهم در طراحی و پیاده‌سازی JMR-TX-1 :

برای دستیابی به بهترین عملکرد از ماژول JMR-TX-1 به نکات زیر توجه کنید:

1. آنتن: طول آنتن بسیار مهم است. برای فرکانس 315MHz طول آنتن حدود 23 سانتی‌متر (یک چهارم طول موج) ایده‌آل است. از سیم مفتولی یا فنری مستقیم برای آنتن استفاده کنید و آن را تا حد امکان از سایر قطعات مدار دور نگه دارید.
2. تغذیه پایدار: نوسانات ولتاژ تغذیه می‌تواند بر عملکرد ماژول تأثیر بگذارد. از یک رگولاتور ولتاژ مناسب و خازن‌های فیلتر )مثلاً uF 0.1 و uF 10(نزدیک به پین‌های تغذیه ماژول استفاده کنید.
3. کدگذاری داده: سیگنال‌های ارسالی باید کدگذاری شوند تا گیرنده بتواند آن‌ها را به درستی تشخیص دهد و از تداخل جلوگیری شود. پروتکل‌هایی مانند PT2260/PT2272 یا کدینگ منچستر (Manchester Coding) معمولاً برای این منظور استفاده می‌شوند.
4. نویز و تداخل: ماژول‌های ASK/OOK به نویز و تداخل حساس هستند. طراحی PCB مناسب، استفاده از شیلد (Shield) در صورت لزوم، و انتخاب محل مناسب برای قرارگیری ماژول می‌تواند به کاهش تداخل کمک کند.
5. برد ارتباطی: برد ماژول به عوامل زیادی بستگی دارد از جمله: توان فرستنده، حساسیت گیرنده، نوع و طول آنتن، موانع فیزیکی (دیوار، درخت)، نویز محیطی و ولتاژ تغذیه. در فضای باز و بدون مانع، برد می‌تواند تا ده‌ها متر هم برسد، اما در محیط‌های بسته با موانع، برد به طور قابل توجهی کاهش می‌یابد.
6. تطابق فرستنده و گیرنده: همیشه از یک ماژول گیرنده متناظر مانند(JMR-TX-1 315MHz) و از یک پروتکل کدگذاری مشترک استفاده کنید تا ارتباط برقرار شود.
7. انتقال پیاپی: از ارسال مداوم و طولانی مدت داده‌ها خودداری کنید. بهتر است داده‌ها را در بسته‌های کوتاه ارسال کرده و بین آن‌ها فاصله (Pause) قرار دهید تا ماژول بیش از حد گرم نشود و مصرف باتری بهینه باشد.

چه زمانی JMR-TX-1 315MHz بهترین انتخاب است؟

شما باید JMR-TX-1 315MHz را انتخاب کنید اگر:

1. به دنبال یک راه حل ساده و ارزان برای ارسال داده‌های دیجیتال (مثل دستورات روشن/خاموش یا دکمه‌های کنترلی) هستید.
2. پروژه شما به ارتباط یک‌طرفه (فقط ارسال) نیاز دارد و بازخورد از گیرنده ضروری نیست.
3. برد ارتباطی متوسط و کوتاه (تا چند ده متر در فضای باز) برایتان کافی است.
4. مصرف توان پایین (به خصوص برای دستگاه‌های باتری‌خور) اهمیت دارد.
5. می‌خواهید با کم ترین پیچیدگی سخت‌افزاری و نرم‌افزاری یک سیستم RF را راه‌اندازی کنید.
6. قصد دارید مفاهیم اولیه ارتباطات RF را در پروژه‌های آموزشی یا DIY یاد بگیرید.

با درک این تفاوت‌ها، می‌توانید با اطمینان خاطر بیشتری تصمیم بگیرید که آیا JMR-TX-1 315MHz بهترین ابزار برای پروژه بعدی شما است یا نیاز به ماژول پیشرفته‌تری دارید.

نتیجه‌گیری :

ماژول فرستنده JMR-TX-1 315MHz یک راه حل مقرون‌به‌صرفه و کارآمد برای پیاده‌سازی ارتباطات بی‌سیم یک‌طرفه در پروژه‌های مختلف است. با درک صحیح مشخصات فنی، نحوه عملکرد و رعایت نکات طراحی، می‌توانید به سادگی این ماژول را در سیستم‌های خود ادغام کرده و از مزایای ارتباطات رادیویی بی‌سیم بهره‌مند شوید. این ماژول، نقطه شروع بسیار خوبی برای ورود به دنیای هیجان‌انگیزRF و اتوماسیون است.
