مقدمه :

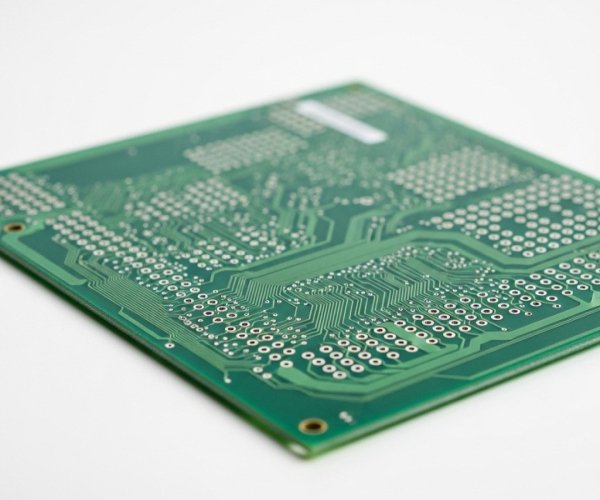

برد مدار چاپی (PCB)، یا همان Printed Circuit Board، بی‌شک یکی از حیاتی‌ترین اجزای هر دستگاه الکترونیکی مدرن است. از ساده‌ترین گجت‌های خانگی گرفته تا پیچیده‌ترین سیستم‌های فضایی، تمامی آن‌ها بر پایه برد مدار چاپی بنا شده‌اند.

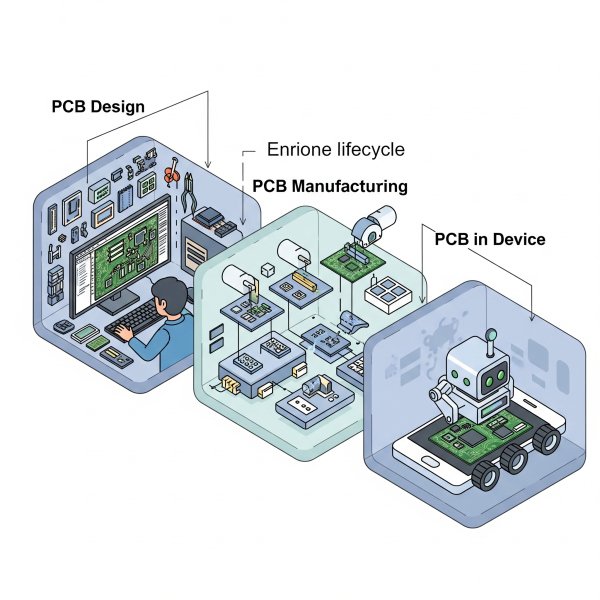

این صفحات مسطح، به ظاهر ساده، در حقیقت بستر فیزیکی لازم برای اتصال و ارتباط قطعات الکترونیکی را فراهم کرده و نقشی محوری در عملکرد صحیح مدارهای الکترونیکی ایفا می‌کنند.در این سری ازمقالات میکرو مدرن به بررسی سه جنبه اصلی PCB شامل طراحی، ساخت و کارکرد آن می‌پردازد.
طراحی PCB از ایده تا نقشه :
مرحله طراحی PCB، گام نخست و شاید مهم‌ترین مرحله در خلق یک برد مدار چاپی است. این فرآیند با تبدیل شماتیک اولیه یک مدار الکترونیکی به یک طرح فیزیکی قابل تولید آغاز می‌شود. طراحان با استفاده از نرم‌افزارهای تخصصی طراحی الکترونیک (EDA) مانند Altium Designer، Eagle، KiCad و OrCAD، چیدمان قطعات، مسیرهای مسی (Tracks)، لایه‌های مختلف و نقاط اتصال را با دقت بالا مشخص می‌کنند.
در این مرحله، عوامل متعددی باید در نظر گرفته شوند:
- ابعاد و شکل برد PCB: متناسب با فضای موجود در محصول نهایی.
- چیدمان قطعات (Component Placement) : باید به گونه‌ای باشد که تداخلات الکترومغناطیسی (EMI) به حداقل رسیده و دفع حرارت بهینه صورت گیرد.
- مسیرکشی (Routing) : ایجاد مسیرهای مسی بین پین‌های قطعات به صورت کارآمد، با رعایت قوانین سیگنال‌دهی و امپدانس.
- تعداد لایه‌ها :PCB ها می‌توانند از یک لایه تا ده‌ها لایه داشته باشند که انتخاب آن بستگی به پیچیدگی مدار و نیازهای سیگنالی دارد.
- استانداردهای طراحی (Design Rules) :رعایت حداقل فواصل بین مسیرها، اندازه پدها، سوراخ‌ها (Vias) و سایر جزئیات فنی که برای تولید موفق ضروری هستند.

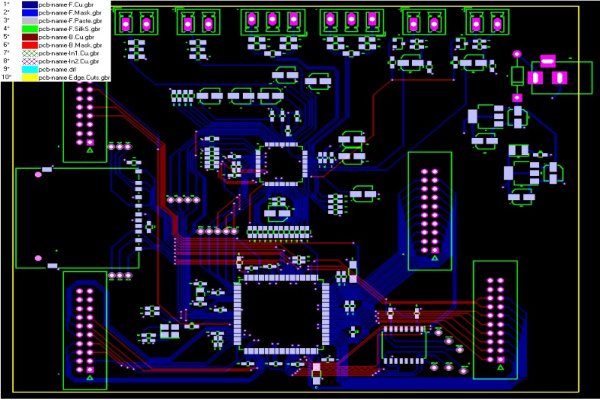

هدف نهایی از طراحی، تولید فایلی به نام Gerber است که شامل تمامی اطلاعات مورد نیاز برای ساخت فیزیکی برد توسط تولیدکننده است.
ساخت PCB فرآیند پیچیده لایه‌ها:

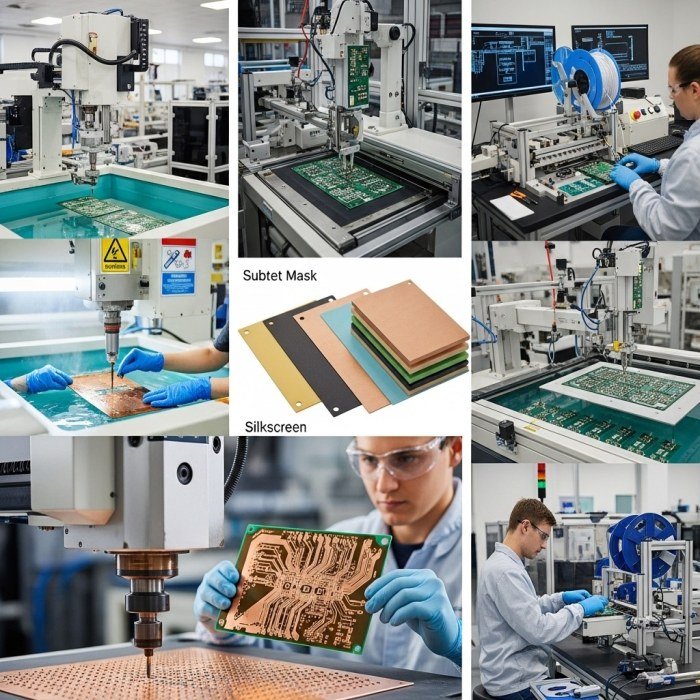

فرایند تولید PCB مجموعه‌ای از مراحل پیچیده و دقیق شیمیایی و فیزیکی است که فایل‌های طراحی (Gerber) را به یک ساختار فیزیکی عملکردی تبدیل می‌کند. این فرایند شامل مراحل اصلی زیر است:
آماده‌سازی مواد اولیه :
استفاده از لمینت‌های با کیفیت بالا مانند FR-4 که از الیاف شیشه و رزین اپوکسی ساخته شده و با لایه‌های نازک مس پوشانده شده‌اند. ضخامت و نوع مس بر اساس نیازهای الکتریکی تعیین می‌شود.
تصویربرداری و اچینگ (Pattern Imaging & Etching) :
مراحل: لایه‌های مسی حساس به نور (Photoresist) می‌شوند. سپس طرح مداری با استفاده از تابش نور UV بر روی آن‌ها منتقل می‌شود. پس از ظهور، نواحی محافظت نشده مس توسط مواد شیمیایی (اچینگ) حذف می‌شوند و فقط مسیرهای مداری باقی می‌مانند. این فرآیند برای هر لایه (داخلی و خارجی) به صورت جداگانه انجام می‌شود.
تراز و لمینیت (Layer Alignment & Lamination) :
در بردهای چندلایه، لایه‌های داخلی اچ شده با دقت بسیار بالا تراز شده و به همراه لایه‌های عایق (Prepreg) و فویل‌های مسی خارجی، تحت حرارت و فشار بالا (در دستگاه پرس) به هم فشرده می‌شوند تا یک برد چندلایه یکپارچه تشکیل شود. این مرحله نیاز به کنترل دقیق دما و فشار دارد.
حفاری (Drilling) :
با استفاده از دریل‌های CNC بسیار دقیق، سوراخ‌های مورد نیاز برای پین‌های قطعات (Through-Hole) و همچنین سوراخ‌های ارتباطی بین لایه‌ها (Vias) حفر می‌شوند. دقت در این مرحله برای حفظ یکپارچگی اتصال بسیار مهم است.
آبکاری (Plating) :
پس از حفاری، دیواره‌های داخلی سوراخ‌ها با لایه‌ای از مس (با استفاده از فرآیند آبکاری الکترولس و الکترولیتی) پوشانده می‌شوند. این مرحله اتصال الکتریکی بین لایه‌های مختلف را از طریق سوراخ‌ها برقرار می‌کند. سپس روی لایه‌های خارجی نیز مس آبکاری می‌شود تا ضخامت مورد نیاز مسیرها تأمین گردد.
اعمال ماسک لحیم (Solder Mask Application) :
پس از آبکاری، یک لایه محافظ پلیمری (معمولاً سبز رنگ) به نام ماسک لحیم روی کل سطح برد اعمال می‌شود، به جز روی پدهایی که قرار است قطعات روی آن‌ها لحیم شوند. این لایه از اتصال کوتاه ناخواسته در حین لحیم‌کاری جلوگیری می‌کند.
چاپ سیلک‌اسکرین (Silkscreen Printing) :
اطلاعات غیرالکتریکی مانند شناسه‌های قطعات، نام‌ها، لوگوها و نقاط مرجع (Reference Designators) با استفاده از جوهر اپوکسی روی ماسک لحیم چاپ می‌شوند. این اطلاعات برای مونتاژ و عیب‌یابی برد حیاتی هستند.
آبکاری نهایی سطح (Surface Finish Application) :
برای محافظت از پدهای مسی در برابر اکسیداسیون و بهبود قابلیت لحیم‌کاری، یک پوشش نهایی (مانند HASL - Hot Air Solder Leveling، ENIG - Electroless Nickel Immersion Gold، یا OSP - Organic Solderability Preservative) روی آن‌ها اعمال می‌شود.
تست الکتریکی و برش نهایی (Electrical Test & Routing) :
در نهایت، هر برد از نظر اتصال کوتاه یا باز بودن مسیرها (Continuity and Isolation Test) با استفاده از تسترهای پروب متحرک یا فیکسچر تست می‌شود. پس از تأیید کیفیت، بردها از پنل‌های بزرگتر بریده شده و آماده تحویل می‌شوند.
کارکرد PCB بستر اتصال و عملکرد:
کارکرد اصلیش ، فراهم آوردن یک بستر فیزیکی مستحکم و پایدار برای اتصال و نگهداری قطعات الکترونیکی است. مسیرهای مسی روی PCB به عنوان سیم‌کشی داخلی عمل کرده و سیگنال‌های الکتریکی و توان را بین قطعات مختلف منتقل می‌کنند.
انواع PCB بر اساس تعداد لایه‌ها:

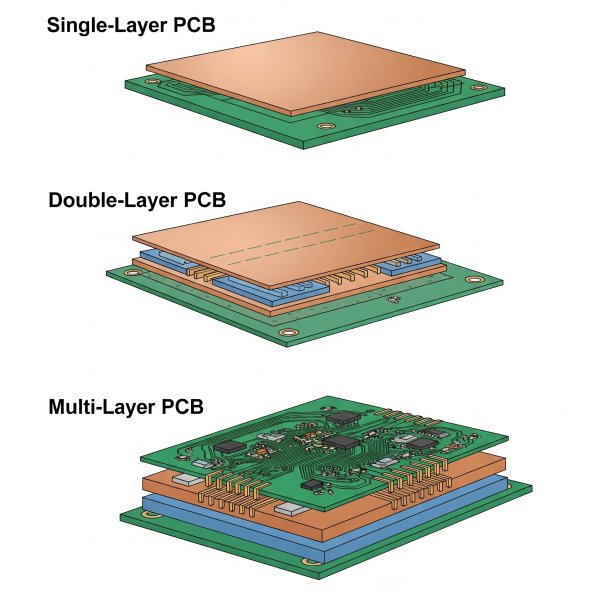

PCBها به طور کلی به سه دسته اصلی تقسیم می‌شوند که در شکل زیر نشان داه شده است:
PCBهای تک‌لایه (Single-Layer PCBs):
ساختار: این ساده‌ترین نوع PCB است که تنها از یک لایه ماده عایق مانند FR-4 که یک طرف آن با مس پوشانده شده، تشکیل شده است. تمام مسیرهای مداری و پدها روی همین یک لایه مسی قرار می‌گیرند.
کاربرد: معمولاً در مدارهای ساده، کم‌هزینه و با چگالی پایین مانند ریموت کنترل‌ها، ماشین‌حساب‌ها و برخی اسباب‌بازی‌ها استفاده می‌شوند.
مزایا: ساخت آسان و ارزان، مناسب برای پروژه‌های آموزشی.
معایب: محدودیت در پیچیدگی مدار، عدم توانایی در مدیریت سیگنال‌های فرکانس بالا یا تداخلات پیچیده.
PCBهای دولایه (Double-Layer PCBs):
ساختار: این نوع PCB دارای یک لایه عایق است که هر دو طرف آن با مس پوشانده شده است. مسیرهای مداری می‌توانند روی هر دو لایه بالا و پایین قرار گیرند. برای اتصال مسیرها بین دو لایه، از سوراخ‌های فلزی‌شده (Vias) استفاده می‌شود.
کاربرد: بسیار رایج‌تر از تک‌لایه هستند و در طیف وسیعی از دستگاه‌ها مانند سیستم‌های صوتی، منابع تغذیه، و بسیاری از مدارهای دیجیتال و آنالوگ متوسط کاربرد دارند.
مزایا: چگالی مدار بالاتر، انعطاف‌پذیری بیشتر در مسیریابی، بهبود در مدیریت حرارت و کاهش نویز نسبت به PCBهای تک‌لایه.
معایب: پیچیدگی بیشتر در طراحی و ساخت نسبت به تک‌لایه.
PCBهای چندلایه: (Multi-Layer PCBs )
ساختار: این PCBها از چندین لایه مسی تشکیل شده‌اند که توسط لایه‌های عایق (معمولاً پرپرس و هسته FR-4) از یکدیگر جدا شده‌اند. این لایه‌ها به صورت متناوب روی هم قرار گرفته و تحت فشار و حرارت بالا به یکدیگر پرس می‌شوند تا یک ساختار یکپارچه ایجاد کنند. ارتباط بین لایه‌ها از طریق انواع مختلف Vias (Through-hole, Blind, Buried) برقرار می‌شود.
کاربرد: در دستگاه‌های الکترونیکی پیچیده و با چگالی بالا که نیاز به عملکرد فرکانس بالا، کنترل امپدانس، و مدیریت حرارت پیشرفته دارند، مانند مادربرد کامپیوتر، تلفن‌های هوشمند، سرورها، تجهیزات مخابراتی و مدارهای FPGA/ASIC استفاده می‌شوند.
مزایا: چگالی مدار بسیار بالا، بهبود چشمگیر در یکپارچگی سیگنال و توان، کاهش تداخلات الکترومغناطیسی (EMI)، مدیریت حرارت عالی و امکان طراحی مدارهای بسیار پیچیده.
معایب: فرآیند طراحی و ساخت بسیار پیچیده و گران‌قیمت، نیاز به تجهیزات پیشرفته.
اجزای اصلی یک لایه در PCB:
صرف نظر از تعداد لایه‌ها، هر لایه مسی در PCB دارای اجزای مشخصی است:
مسیرهای مسی (Traces/Tracks): خطوط باریک مسی که قطعات را به یکدیگر متصل می‌کنند و سیگنال‌ها و توان را هدایت می‌کنند.
پدها (Pads) :نواحی مسی کوچکی که برای لحیم‌کاری پایه‌های قطعات الکترونیکی استفاده می‌شوند.
پلی‌گان‌ها (Polygons/Copper Pours) : نواحی بزرگتر مسی که معمولاً برای لایه‌های زمین (Ground Planes) یا لایه‌های تغذیه (Power Planes) استفاده می‌شوند تا نویز را کاهش داده و توزیع توان را بهبود بخشند.
ویاها (Vias) : سوراخ‌های فلزی‌شده‌ای که ارتباط الکتریکی بین لایه‌های مختلف PCB را برقرار می‌کنند. انواع مختلفی دارند:
Through-hole Vias : سوراخ‌هایی که از تمام لایه‌ها عبور می‌کنند.
Blind Vias : سوراخ‌هایی که از یک لایه بیرونی شروع شده و در یک لایه داخلی به پایان می‌رسند و از تمام ضخامت برد عبور نمی‌کنند.
Buried Vias : سوراخ‌هایی که فقط بین لایه‌های داخلی وجود دارند و از سطح بیرونی برد دیده نمی‌شوند.
نکات کلیدی در کارکرد PCB :
- انتقال سیگنال: PCBها با طراحی دقیق مسیرها، حداقل کردن نویز و حفظ یکپارچگی سیگنال، نقش حیاتی در انتقال صحیح داده‌ها ایفا می‌کنند.
- توزیع توان: توان لازم برای عملکرد قطعات از طریق لایه‌های تغذیه (Power Planes) و مسیرهای ضخیم‌تر به صورت بهینه توزیع می‌شود.
- خنک‌سازی: از طریق طراحی مناسب لایه‌های زمین (Ground Planes) و پدهای حرارتی، PCB می‌تواند به دفع گرمای تولید شده توسط قطعات کمک کند.
- پایداری مکانیکی: برد PCB قطعات را به صورت محکم در جای خود نگه می‌دارد و از آن‌ها در برابر آسیب‌های فیزیکی محافظت می‌کند.
- کاهش اندازه و وزن: با جایگزینی سیم‌کشی‌های دستی و حجیم، PCBها امکان ساخت دستگاه‌های الکترونیکی کوچک‌تر و سبک‌تر را فراهم می‌کنند.
در نهایت، پس از مونتاژ قطعات روی PCB (فرآیند اسمبلینگ)، برد به یک مدار الکترونیکی کامل تبدیل می‌شود که آماده انجام وظیفه خود در سیستم نهایی است.
نتیجه‌گیری:
PCB طراحی، ساخت و کارکرد سه ستون اصلی در فهم و توسعه دستگاه‌های الکترونیکی هستند. از دقت در طراحی شماتیک تا پیچیدگی فرآیند تولید و سپس نقش بی‌بدیل آن در انتقال سیگنال و توان، این برد مدار چاپی به عنوان یک تکنولوژی زیربنایی، پیوسته در حال تکامل است و آینده درخشانی در پیشرفت‌های آتی صنعت الکترونیک خواهد داشت.تحلیل PCB به عنوان یک فرآیند ذهنی و شبیه‌سازی‌محور، و فرایند تولیدش به عنوان یک فرآیند فیزیکی و شیمیایی دقیق، دو روی یک سکه در تولید بردهای مدار چاپی با کیفیت بالا هستند.
درک عمیق از این مراحل نه تنها برای مهندسان طراحی و تولید ضروری است، بلکه به تضمین عملکرد، پایداری و طول عمر دستگاه‌های الکترونیکی کمک شایانی می‌کند. پیشرفت‌های آتی در تکنیک‌های تحلیل و فرایندهای تولید PCB، مسیر را برای نوآوری‌های بیشتر در دنیای الکترونیک هموار خواهد ساخت.
