مقدمه:
سنسور اثر هال (Hall Effect Sensor) یک حسگر میدان مغناطیسی است که می‌تواند حضور، قدرت و قطبیت میدان مغناطیسی را تشخیص داده و آن را به یک سیگنال الکتریکی تبدیل کند. این سنسورها بر پایه اثر هال کار می‌کنند که توسط ادوین هال در سال ۱۸۷۹ کشف شد.
سنسورهای اثر هال به دلیل سادگی، قابلیت اطمینان و توانایی اندازه‌گیری دقیق میدان‌های مغناطیسی، به طور گسترده در صنایع مختلف مورد استفاده قرار می‌گیرند. در این مقاله میخواهیم در مورد این سنسور صحبت کنیم .
اصل کار سنسور اثر هال:
اساس کار سنسور اثر هال بر این پدیده استوار است که وقتی یک جریان الکتریکی از یک هادی (معمولاً نیمه‌هادی) عبور می‌کند و این هادی در معرض یک میدان مغناطیسی عمود بر جهت جریان قرار می‌گیرد، یک ولتاژ کوچک در عرض هادی و عمود بر هر دو جهت جریان و میدان مغناطیسی ایجاد می‌شود. به این ولتاژ، ولتاژ هال گفته می‌شود.
این پدیده به دلیل نیروی لورنتس رخ می‌دهد:
- هنگامی که ذرات باردار (الکترون‌ها) در یک هادی در حال حرکت هستند، اگر یک میدان مغناطیسی به آنها اعمال شود، این میدان نیرویی به ذرات وارد می‌کند که باعث انحراف آنها به یک سمت هادی می‌شود.
- تجمع الکترون‌ها در یک سمت و کمبود آنها در سمت دیگر، باعث ایجاد یک اختلاف پتانسیل یا همان ولتاژ هال می‌شود.
- میزان این ولتاژ هال به شدت میدان مغناطیسی، میزان جریان عبوری و نوع ماده هادی بستگی دارد.
ویژگی‌های سنسور اثر هال :
سنسورهای اثر هال دارای طیف وسیعی از ویژگی‌ها هستند که عملکرد آنها را افزایش می‌دهد:
خروجی‌های دیجیتال و آنالوگ: آنها می‌توانند بسته به کاربرد، خروجی‌های دیجیتال (روشن/خاموش) یا آنالوگ (تناسبی) ارائه دهند.
اندازه جمع و جور: ضریب شکل کوچک آنها امکان ادغام در دستگاه‌های با فضای محدود را فراهم می‌کند.
زمان پاسخ سریع: حسگرهای اثر هال می‌توانند تغییرات میدان‌های مغناطیسی را به سرعت تشخیص دهند و کاربردهای بلادرنگ را امکان‌پذیر سازند.
محدوده ولتاژ عملیاتی گسترده: بسیاری از حسگرها در محدوده ولتاژ وسیعی کار می‌کنند و سازگاری با سیستم‌های مختلف را افزایش می‌دهند.
گزینه‌های دوقطبی و تک‌قطبی: حسگرهای دوقطبی هر دو قطب یک آهنربا را تشخیص می‌دهند، در حالی که حسگرهای تک‌قطبی به یک قطب پاسخ می‌دهند و انعطاف‌پذیری در طراحی را ارائه می‌دهند.
مزایا سنسور اثر هال :
سنسورهای اثر هال مزایای متعددی دارند که آنها را به انتخابی محبوب در بسیاری از کاربردها تبدیل می‌کند:
عملکرد بدون تماس: آنها میدان‌های مغناطیسی را بدون تماس فیزیکی تشخیص می‌دهند، سایش و پارگی را کاهش داده و دوام را افزایش می‌دهند.
طیف گسترده کاربردها: این سنسورها در لوازم الکترونیکی خودرو، صنعتی و مصرفی استفاده می‌شوند و تطبیق‌پذیری آنها را نشان می‌دهند.
قابلیت اطمینان بالا: سنسورهای اثر هال بدون قطعات متحرک، در برابر عوامل محیطی مانند گرد و غبار و لرزش مقاوم و مستحکم هستند.
مصرف برق کم: بسیاری از حسگرهای اثر هال به طور کارآمد عمل می‌کنند و این امر آنها را برای دستگاه‌های باتری‌دار مناسب می‌کند.
مقرون به صرفه بودن: تولید آنها نسبتاً ارزان است و امکان استفاده گسترده در سیستم‌های مختلف را فراهم می‌کند.
معایب سنسور اثر هال:
با وجود مزایای آنها، حسگرهای اثر هال محدودیت‌هایی نیز دارند:
حساسیت به تداخل خارجی: میدان‌های مغناطیسی خارجی قوی یا نویز الکتریکی می‌توانند بر دقت تأثیر بگذارند.
برد محدود: اثربخشی حسگر با فاصله از منبع مغناطیسی کاهش می‌یابد و نیاز به قرارگیری دقیق دارد.
حساسیت به دما: عملکرد ممکن است با تغییرات دما متفاوت باشد و در برخی کاربردها نیاز به جبران‌سازی دارد.
وابستگی به میدان مغناطیسی: آنها برای عملکرد به میدان مغناطیسی نیاز دارند و استفاده از آنها را در محیط‌های غیر مغناطیسی محدود می‌کند.
انواع سنسور اثر هال:
سنسورهای اثر هال به دو دسته اصلی تقسیم می‌شوند:

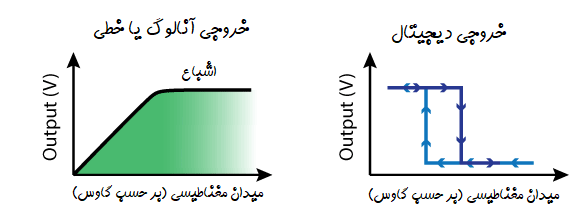

سنسورهای اثر هال آنالوگ (خطی):
ولتاژ خروجی این سنسورها متناسب با شدت میدان مغناطیسی اعمال شده تغییر می‌کند.
برای اندازه‌گیری دقیق و پیوسته شدت میدان مغناطیسی استفاده می‌شوند.
معمولاً نیاز به تقویت‌کننده و مدارهای جبران‌ساز حرارتی دارند تا خروجی دقیق‌تری ارائه دهند.
سنسورهای اثر هال دیجیتال (سوئیچ):
این سنسورها دارای یک آستانه (threshold) هستند. هنگامی که شدت میدان مغناطیسی از این آستانه فراتر رود، خروجی سنسور از یک حالت به حالت دیگر (مثلاً از خاموش به روشن) تغییر می‌کند.
خروجی آنها به صورت ON/OFF یا ۰ و ۱ منطقی است.
برای تشخیص حضور یا عدم حضور یک میدان مغناطیسی (مانند کلید مجاورت) استفاده می‌شوند.
کاربردها سنسور اثر هال :
سنسورهای اثر هال به دلیل دقت، مقاومت در برابر شرایط محیطی (لرزش، گرد و غبار، آب) و عدم نیاز به تماس فیزیکی، کاربردهای گسترده‌ای در صنایع مختلف دارند:
خودروسازی:
سنجش موقعیت میل‌لنگ و میل‌سوپاپ (برای تنظیم زمان جرقه‌زنی).
سیستم ترمز ضد قفل (ABS) برای تشخیص سرعت چرخش چرخ‌ها.
کنترل موقعیت صندلی‌ها و کمربند ایمنی (برای فعال‌سازی کیسه هوا).
اندازه‌گیری سرعت خودرو و دور موتور.
کنترل بالابر شیشه‌های خودرو.
صنعتی:
تشخیص موقعیت (مثلاً باز یا بسته بودن درب‌ها).
سنجش سرعت و جهت حرکت در موتورها.
اندازه‌گیری جریان الکتریکی (بدون تماس مستقیم).
سنسورهای فشار.
سنجش سطح مایعات.
لوازم خانگی و الکترونیک:
در گوشی‌های تاشو برای تشخیص باز یا بسته بودن گوشی.
در لپ‌تاپ‌ها برای تشخیص بسته بودن درب.
در چاپگرها برای تشخیص موقعیت کاغذ.
در سیستم‌های امنیتی
تشخیص موقعیت و مجاورت:
به عنوان سوئیچ‌های مجاورت مغناطیسی (به جای سوئیچ‌های مکانیکی).
تجهیزات پزشکی:
در تجهیزاتی مانند پمپ‌های تزریق و سیستم‌های تصویربرداری
رزونانس مغناطیسی (MRI) برای کنترل و نظارت دقیق
سیستم‌های انرژی:
در سیستم‌های انرژی تجدیدپذیر، مانند توربین‌های بادی
برای نظارت بر موقعیت روتور و بهینه‌سازی عملکرد ش
نتیجه‌گیری:
سنسورهای اثر هال سنگ بنای فناوری حسگر مدرن هستند و یک راه‌حل قابل اعتماد و مقرون به صرفه برای تشخیص میدان‌های مغناطیسی ارائه می‌دهند. عملکرد غیرتماسی، اندازه جمع و جور و تطبیق‌پذیری آنها، آنها را در صنایع مختلف، از خودرو گرفته تا لوازم الکترونیکی مصرفی، ضروری می‌کند.
اگرچه آنها محدودیت‌هایی مانند حساسیت به تداخل خارجی و تغییرات دما دارند، پیشرفت‌ها در طراحی حسگرها همچنان به کاهش این چالش‌ها کمک می‌کند. با تکامل فناوری، حسگرهای اثر هال احتمالاً همچنان یک جزء حیاتی در کاربردهایی هستند که نیاز به تشخیص دقیق میدان مغناطیسی دارند و نوآوری و کارایی را در سیستم‌های بی‌شماری هدایت می‌کنند.

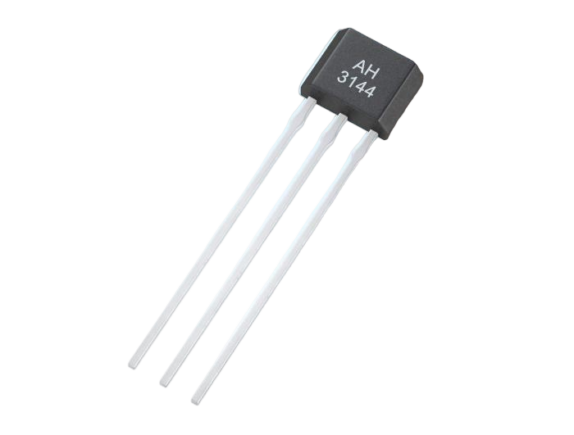

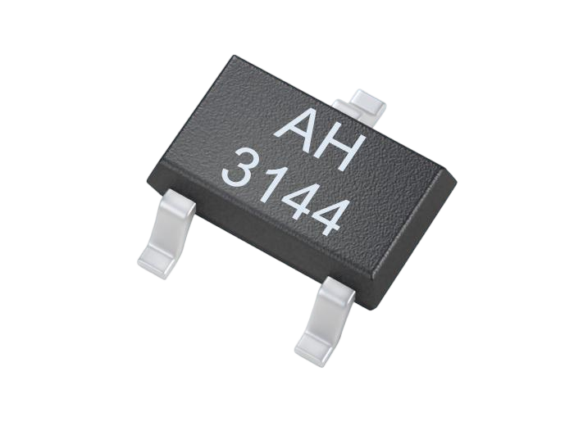

عکس محصول
